صفحه نمایش LCD تک رنگ با نور پس زمینه

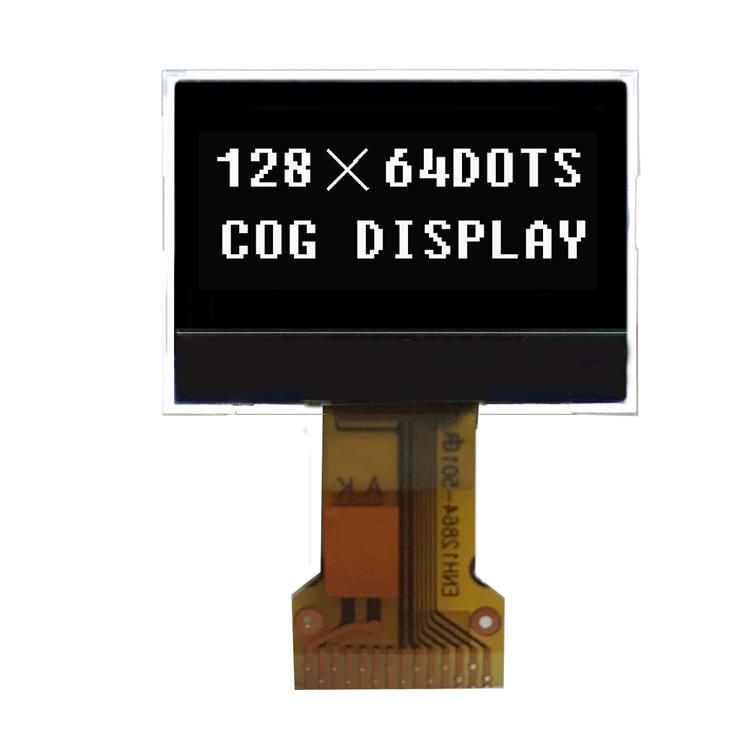

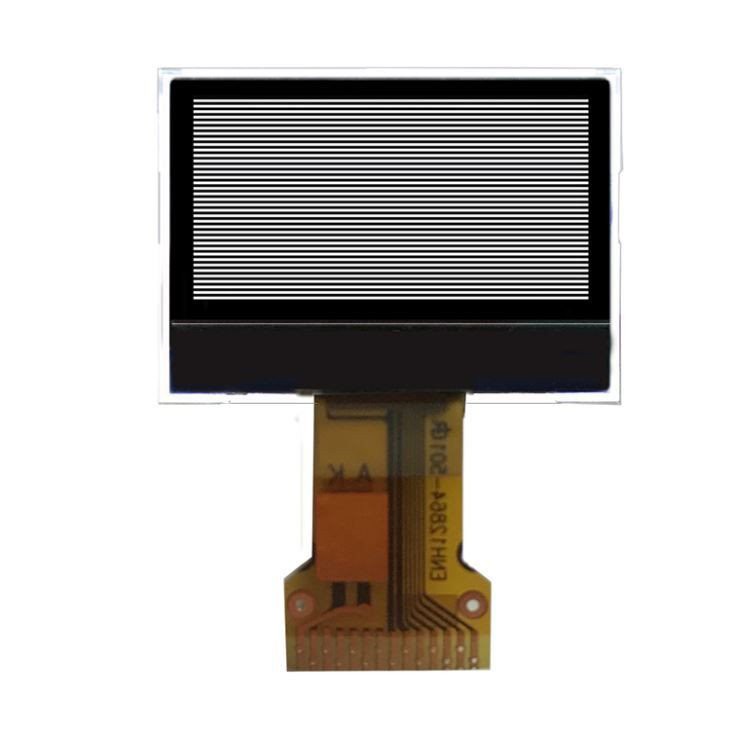

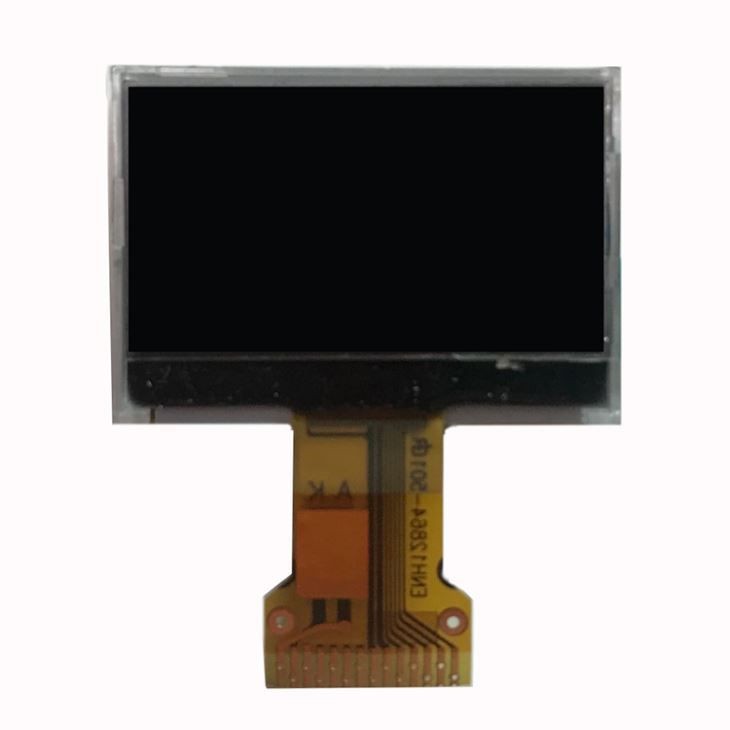

این ماژول نمایشگر LCD گرافیکی 128x64 (ENH-DG128064-45) کوچک، نازک و بسیار کم مصرف است. این نمایشگر در اکثر شرایط نوری از جمله نور معمولی دفتر تا نور شدید خورشید قابل مشاهده است.
- معرفی محصول
مشخصات محصول
این ماژول نمایشگر LCD گرافیکی 128x64 (ENH-DG128064-45) کوچک، نازک و بسیار کم مصرف است. این نمایشگر در اکثر شرایط نوری از جمله نور معمولی دفتر تا نور شدید خورشید قابل مشاهده است. از آنجایی که این ماژول LCD فاقد نور پس‌زمینه است، برای نور پس‌زمینه از برق استفاده نمی‌شود، با این حال، نمایشگر در محیط‌های تاریک بدون منبع نور خارجی قابل مشاهده نیست. این نمایشگر برای دستگاه های دستی کم مصرف که معمولاً در محیط های با نور مناسب استفاده می شوند، مناسب است.
فقط برای مرجع. برای اهداف طراحی، لطفاً از مشخصات موجود در دیتاشیت استفاده کنید.
مشخصات فنی
صفحه نمایش LCD تک رنگ 128x64 با نور پس زمینه | |
وضوح | 128*64 |

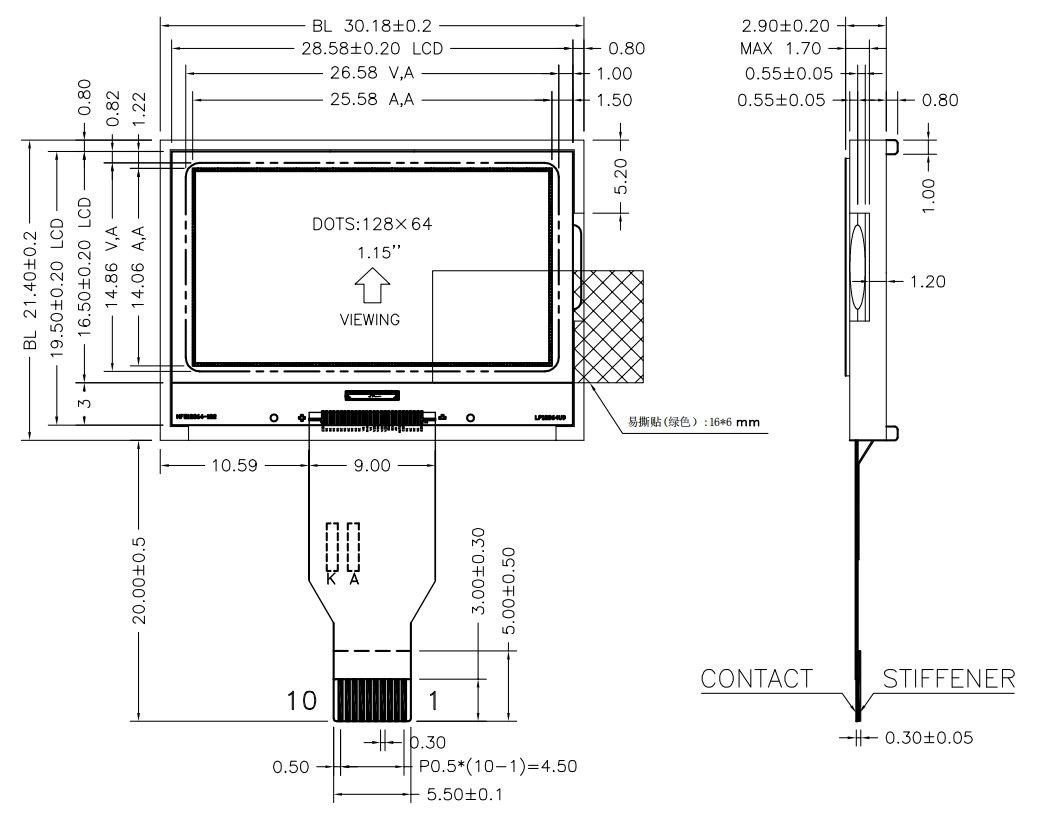

اندازه طرح کلی | 30.18 * 21.40 میلی متر |
منطقه مشاهده | 26.58*14.{3}} میلی‌متر |
منطقه ی فعال | 25.58 * 14.06 میلی متر |
VDD | 3.0V |
آی سی درایور | ST7567S |
نور پس زمینه | 3WLED |
حالت نمایش | DFSTN، انتقال دهنده، منفی |
زاویه دید | 6:00 |
روش درایو | 1/64 وظیفه، 1/9 تعصب |
بالا | -10 درجه به مثبت 60 درجه |
Tst | -20 درجه به مثبت 70 درجه |
سازگار با RoHS | آره |
لطفا برای دیتاشیت و برنامه نویسی با ما تماس بگیرید. | |
1. حالت نمایش: DFSTN/Transmissive/Negative.
2. زاویه دید: 6 0'clock
3. روش درایو: 1/64 Duty 1/9 Bias، Vop= 8.7V، Vdd= 3.0V.
4. بالا: -10 درجه ~ به علاوه 60 درجه، Tst: -20 درجه درجه ~ مثبت 70 درجه.
5. رابط: COG plus FPC.
6. آی سی درایو: ST7567S
7. نور پس‌زمینه: 3 قطعه LED سفید، اگر=45mA و Vf=3.0±0.10 ولت
8. با" * " علامت گذاری ابعاد ابعاد مهم هستند.
سوالات متداول
1. س: آیا می توانم سفارش نمونه داشته باشم؟
A: بله، ما به گرمی از نمونه برای تست کیفیت استقبال می کنیم.
2. س: آیا محدودیت MOQ دارید؟
پاسخ: نه، نداریم.
3. س: چه مدت می توانم نمونه را دریافت کنم؟
A: نمونه فعلی به 3 تا 5 روز نیاز دارد، نمونه سفارشی به 14 تا 20 روز نیاز دارد.
