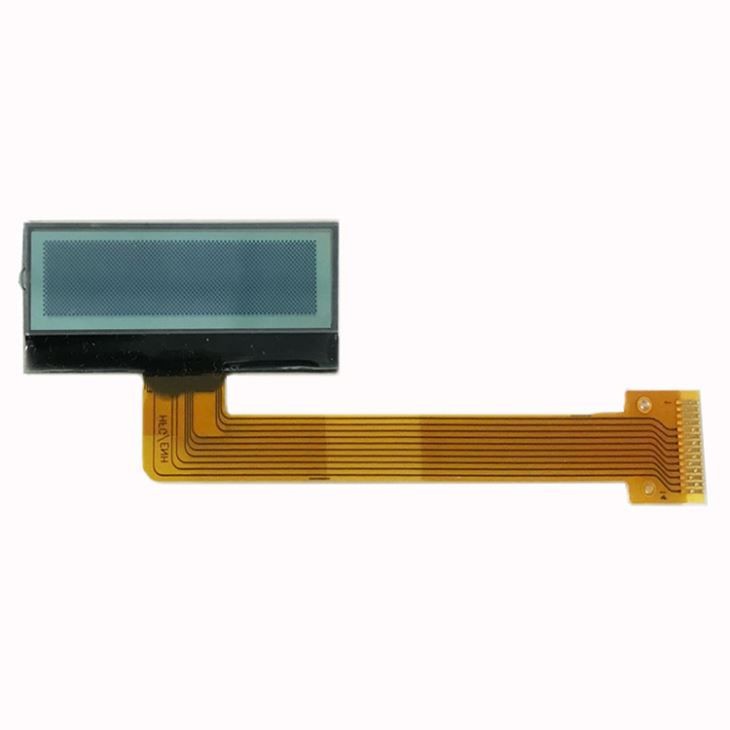

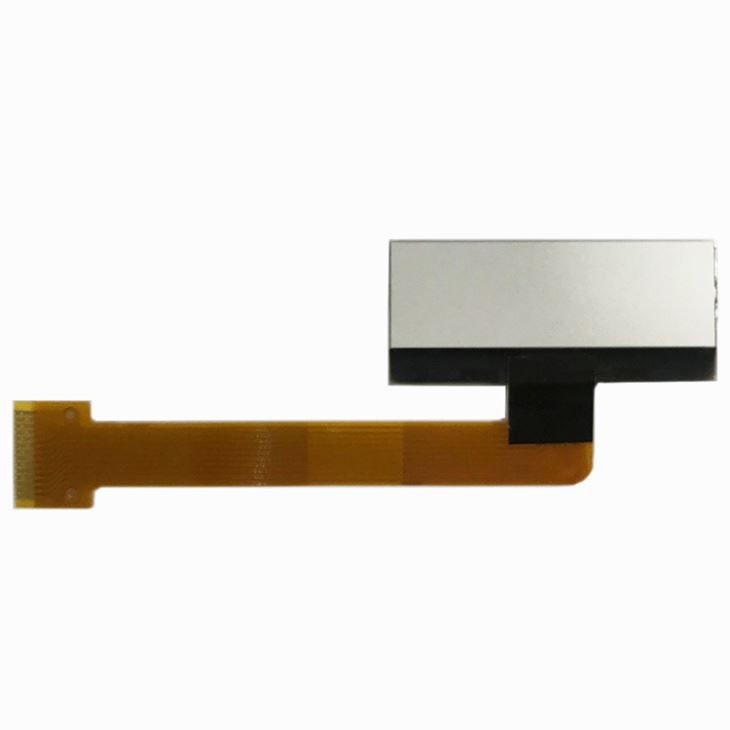

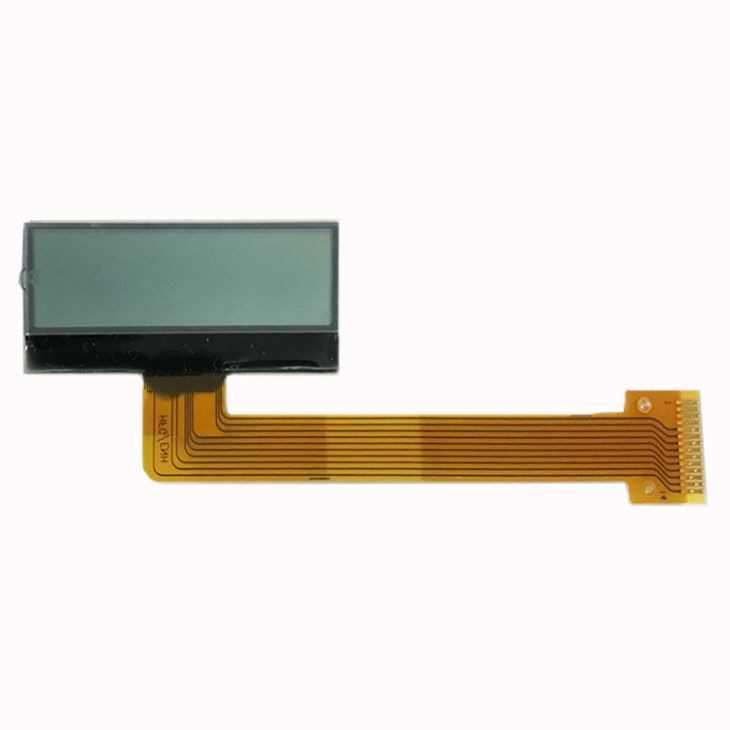

ماژول نمایشگر LCD گرافیکی با اندازه کوچک
برای همه نمایشگرهای LCD ما، مهندسان طراح ما برگه‌های اطلاعات کنترل‌کننده‌های LCD بسیاری را جمع‌آوری کرده‌اند، در حالی که کنترل‌کننده‌های نمایشگر و چیپ‌ست‌های مختلف را بررسی می‌کنند. ما آنها را در اینجا اضافه کرده ایم تا بتوانید کار با این کنترلرها و چیپست های مختلف را برای شما آسان کنیم.
- معرفی محصول
مشخصات محصول
برای همه نمایشگرهای LCD ما، مهندسان طراح ما برگه‌های اطلاعات کنترل‌کننده‌های LCD بسیاری را جمع‌آوری کرده‌اند، در حالی که کنترل‌کننده‌های نمایشگر و چیپ‌ست‌های مختلف را بررسی می‌کنند. ما آنها را در اینجا اضافه کرده ایم تا بتوانید کار با این کنترلرها و چیپست های مختلف را برای شما آسان کنیم. این دیتاشیت های LCD توسط Crystalfontz ایجاد یا نگهداری نمی شوند. آنها به سادگی "همانطور که هست" برای استفاده شما عرضه می شوند.
مشخصات فنی
صفحه نمایش LCD گرافیکی در اندازه کوچک | |

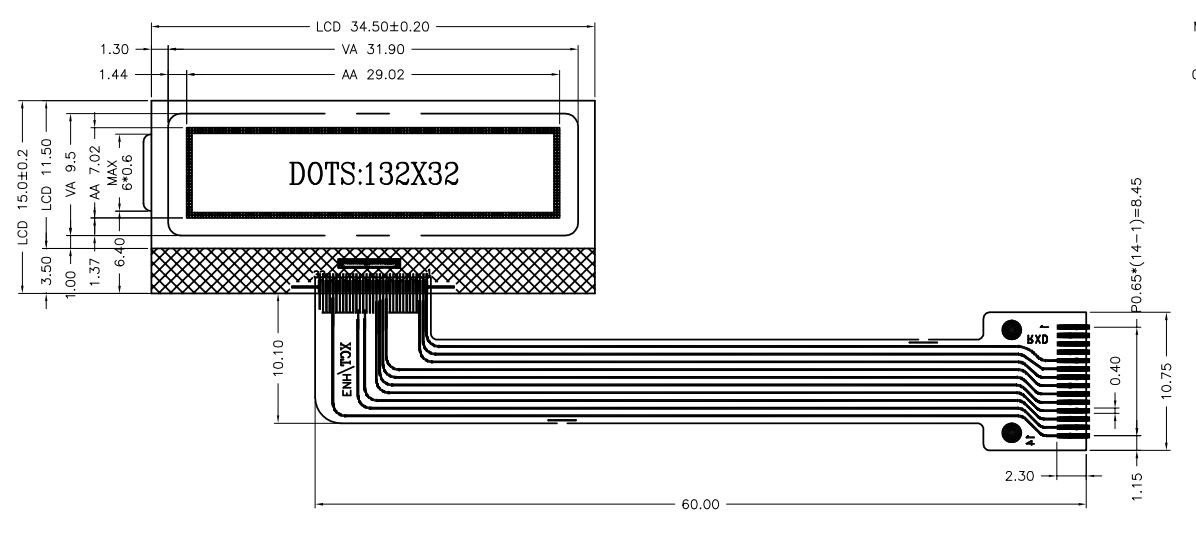

اندازه طرح کلی | 34.5x15 میلی متر |
مشاهده منطقه | 31.9x9.5 میلی متر |
منطقه ی فعال | 29.02x7.02 میلی متر |
کیفیت نمایش | 132x32 |
حالت نمایش | FSTN / انعکاسی / مثبت |
زاویه دید | 12:00 |
روش درایو | 1/32 وظیفه، 1/6 تعصب |
VOP | 6.2V |
وی.د.د. | 3.0V |
بالا | -10 - به اضافه 60 |
Tst | -20- به اضافه 70 |
رابط | COG به علاوه FPC |
آی سی درایور | ST7567 (یا آی سی سازگار دیگر) |
سازگار با RoHS | آره |
1. حالت نمایش: FSTN / انعکاسی / مثبت.
2. زاویه دید: 12 0'clock.
3. روش Drive: 1/32 Duty 1/6 Bias، Vop=6.2V (نمونه مشتری)، Vdd=3.0V.
4. بالا: -10 درجه ~ مثبت 60 درجه، Tst: -20 درجه درجه ~ مثبت 70 درجه.
5. رابط: COG plus FPC.
6. آی سی درایو: ST7567 (یا آی سی سازگار دیگر)
7. سازگار با RoHS: بله.
سوالات متداول
1. آیا می توانید نقشه ها و رویه های مرتبط را ارائه دهید؟
A: ما می توانیم نقشه ها و روش هایی را برای تایید مشتریان ارائه دهیم.
2. چگونه کیفیت محصول را مدیریت می کنید؟
A: محصولات پخته شده، پیری، اندازه گیری الکتریکی و سایر روش ها برای آزمایش هستند.
3. آیا محصول موجود است؟ چرخه تولید چقدر طولانی است؟
A: برخی از محصولات در انبار هستند، تولید دسته ای کوچک به مدت 1 هفته، تولید انبوه به مدت 2 هفته.
