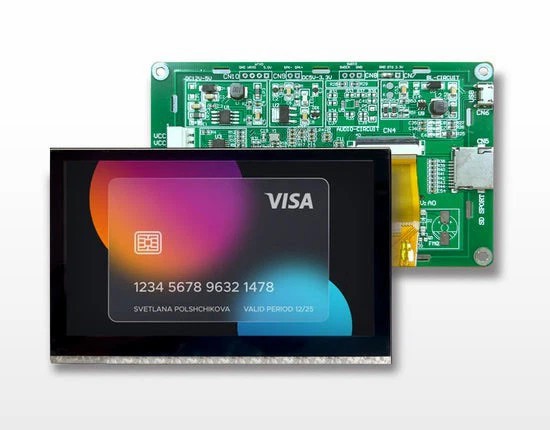

4.3 اینچ TFT با صفحه نمایش لمسی
TFT 4.3 اینچی با صفحه نمایش لمسی به یک ترانزیستور فیلم نازک (TFT) LCD (نمایشگر کریستال مایع) اشاره دارد که یک ویژگی صفحه نمایش لمسی را ادغام می کند. ال سی دی های TFT به دلیل توانایی کنترل تک تک پیکسل ها که منجر به تصاویر واضح و متن واضح می شود، به طور گسترده در دستگاه های الکترونیکی مختلف استفاده می شود. وقتی این نمایشگرها مجهز به قابلیت لمسی هستند، به کاربران این امکان را می‌دهند که با استفاده از انگشتان یا قلم‌های تخصصی مستقیماً با محتوای روی صفحه ارتباط برقرار کنند.
- معرفی محصول
Shenzhen Hongrui Optoelectronic Technology Co., Ltd.، صفحه نمایش LCD حرفه ای، ماژول LCM LCD، منبع نور پس زمینه LED، توسعه طراحی صفحه نمایش لمسی TP، ساخت. با گروهی از پرسنل مهندسی و فنی مجرب و باکیفیت، محصولات و خدمات با کیفیتی را در اختیار شما قرار می دهد.
این شرکت پیشرو محصولات درجه متوسط و بالا TN، HTN، STN، VA، TFT است. در همان زمان، ما حفاری، زاویه سنگ زنی و سایر محصولات فرآیندی ویژه را ارائه می دهیم که از LCM، HEAT SEAL پشتیبانی می کند. محصولات این شرکت به طور گسترده در پایانه های ارتباطی (تلفن های هوشمند، رایانه های لوحی و غیره)، لوازم خانگی، الکترونیک خودرو، محصولات دیجیتال و سایر صنایع استفاده می شود و به هنگ کنگ، تایوان، اروپا، آمریکا، ژاپن و کره جنوبی صادر می شود. سایر مناطق و کشورها
چرا ما را انتخاب کنید
حمل و نقل سریع
ما با شرکت های حرفه ای حمل و نقل دریایی، هوایی و لجستیک همکاری می کنیم تا بهترین راه حل حمل و نقل را به شما ارائه دهیم.
کیفیت بالا
محصولات عالی هستند و جزئیات با دقت پردازش می شوند. هر ماده خام به شدت کنترل می شود.
تیم حرفه ای
اعضای تیم در نقش های مربوطه مهارت و مهارت بالایی دارند و از آموزش، آموزش و تجربه لازم برای برتری در شغل خود برخوردارند.
خدمات خوب
خدمات مشتری برای شما برای پاسخ به سؤالات، با توجه به نیازهای شما برای ارائه راه حل های سفارشی، نقل قول ها و ردیابی تدارکات.
TFT 4.3 اینچی با صفحه نمایش لمسی به یک ترانزیستور فیلم نازک (TFT) LCD (نمایشگر کریستال مایع) اشاره دارد که یک ویژگی صفحه نمایش لمسی را ادغام می کند. ال سی دی های TFT به دلیل توانایی کنترل تک تک پیکسل ها که منجر به تصاویر واضح و متن واضح می شود، به طور گسترده در دستگاه های الکترونیکی مختلف استفاده می شود. وقتی این نمایشگرها مجهز به قابلیت لمسی هستند، به کاربران این امکان را می‌دهند که با استفاده از انگشتان یا قلم‌های تخصصی مستقیماً با محتوای روی صفحه ارتباط برقرار کنند.
جزء صفحه نمایش لمسی یک صفحه نمایش TFT معمولاً از یک لایه خازنی یا مقاومتی تشکیل شده است که در بالای LCD اضافه شده است. در صفحه نمایش های لمسی خازنی، که رایج ترین در دستگاه های مدرن هستند، الکترودهای شفاف با اندازه گیری تغییرات خازن ناشی از نزدیکی یک جسم رسانا، مانند انگشت انسان، حضور و موقعیت انگشت را تشخیص می دهند. از سوی دیگر، صفحه نمایش های لمسی مقاومتی، با سنجش فشار اعمال شده به دو لایه از مواد که با شکاف کوچکی از هم جدا شده اند، کار می کنند. هنگام لمس، لایه ها در نقطه فشار تماس پیدا می کنند و تغییر مقاومت برای تعیین محل لمس اندازه گیری می شود.
مزایای TFT 4.3 اینچی با صفحه نمایش لمسی
کیفیت نمایشگر 4.3 اینچی TFT With Touch Display بالاست
زیرا هر نقطه از صفحه نمایش 4.3 اینچی TFT با صفحه نمایش لمسی، پس از دریافت سیگنال، رنگ و روشنایی را حفظ می کند و نور ثابتی از خود ساطع می کند، بر خلاف صفحه نمایش لوله اشعه کاتدی (CRT) که نیاز به تجدید دائم نقطه روشن دارد. بنابراین پنل LCD TFT کیفیت تصویر بالایی دارد و هرگز سوسو نخواهد زد و خستگی چشم را به حداقل می رساند.
مصرف انرژی صفحه نمایش 4.3 اینچی TFT با صفحه نمایش لمسی کم است
صفحه نمایش سنتی از مدارهای زیادی تشکیل شده است. زمانی که این مدارها لوله تصویر پرتو کاتدی را به کار می اندازند، نیاز به مصرف انرژی زیادی دارند و با افزایش حجم، برق مصرفی مدار داخلی قطعا افزایش می یابد. در مقابل، مصرف انرژی صفحه نمایش کریستال مایع TFT عمدتاً روی الکترودهای داخلی و آی سی درایور آن مصرف می شود، بنابراین مصرف انرژی بسیار کمتر از نمایشگرهای سنتی است.
جلوه تصویر 4.3 اینچی TFT با صفحه نمایش لمسی خوب است
در مقایسه با صفحه نمایش های سنتی، پنل LCD TFT از ابتدا از یک صفحه شیشه ای کاملاً مسطح استفاده می کند و جلوه نمایشگر صاف و راست زاویه است و احساس طراوت را به افراد القا می کند. علاوه بر این، مانیتورهای LCD به راحتی در صفحه نمایش های کوچک به وضوح بالا دست پیدا می کنند. برای مثال، یک نمایشگر LCD 17-اینچی می‌تواند به وضوح 1280×1024 دست یابد، در حالی که یک صفحه نمایش رنگی CRT 18-اینچی معمولاً از وضوح 1280×1024 یا بیشتر استفاده می‌کند که کاملاً رضایت‌بخش نیست.
حساسیت را لمس کنید
فناوری لمس خازنی هنگام استفاده با انگشت یا قلم، حساسیت صفحه نمایش عالی را ارائه می دهد. سطح این دستگاه ها به درجات مختلف فشار پاسخ می دهد، برخلاف صفحه لمسی مقاومتی که در آن باید از فشار محکم و مستقیم استفاده شود. صفحه نمایش لمسی خازنی 4.3 اینچی TFT با صفحه نمایش لمسی نیز به اندازه کافی حساس است که فقط با انگشتان بدون نیاز به قلم استفاده می شود.
کیفیت نوری
نمایشگرهای خازنی 4.3 اینچی TFT با صفحه نمایش لمسی به دلیل کیفیت نوری عالی خود شناخته شده اند. زیرلایه شیشه ای که در زیر لایه الکترود قرار دارد، بیشتر نور موجود را به سطح منتقل می کند و در نتیجه وضوح و کنتراست صفحه نمایش واضح است. این صفحه‌نمایش‌ها همچنین به خاطر وفاداری رنگ فوق‌العاده معروف هستند که از مشاهده تصاویر، ویدئو و محتوای نرم‌افزاری با کیفیت بالا پشتیبانی می‌کنند. هنگامی که در کیوسک های بزرگتر و نمایشگرهای تعاملی ادغام می شود، این نیز تأثیر مثبتی بر تجربه کاربر دارد.
انواع TFT 4.3 اینچی با نمایشگر لمسی
صفحه نمایش LCD نماتیک TFT
نماتیک یک کلمه یونانی است، کلمه به معنی در نخ مانند انگلیسی است. عمدتاً به این دلیل که چشم غیر مسلح کریستال مایع را مشاهده می کند، شبیه یک الگوی ابریشمی است. مولکول های صفحه نمایش ال سی دی در فضای آرایش منظم یک بعدی، تمام محورهای بلند میله ای مولکول های کریستال مایع یک جهت خاص (یعنی بردار اشاره گر) را به عنوان شفت اصلی انتخاب می کنند و به موازات یکدیگر مرتب می شوند. و دوست ندارم کریستال مایع لایه ای ساختار لایه ای دارد. در مقایسه با نوع لایه ستون، هم ترازی کریستال مایع بدون ترتیب است، یعنی پارامتر ترتیب آن S کوچکتر از کریستال مایع لایه ای است و ویسکوزیته آن کوچکتر است، بنابراین جریان آن راحت تر است (جریان آن عمدتاً از حالت آزاد می آید. حرکت مولکول ها در جهت محور بلند). کریستال مایع خطی یک صفحه نمایش TFT LCD معمولی از نوع کریستال مایع TN (نماتیک پیچ خورده) است.
صفحه نمایش LCD TN (Twisted Nematic).
از شکل 10 می توان فهمید که وقتی ولتاژ اعمالی بین دو تکه شیشه بالا و پایین وجود نداشته باشد، چیدمان LCD مطابق با غشای دو تکه شیشه بالا و پایین خواهد بود. برای نوع ال سی دی TN، و مطابق با نقطه نظر فیلم از فقرا تا 90 درجه. (شکل 9 را ببینید) بنابراین مولکول‌های کریستال مایع به‌طور خودکار مرتب می‌شوند و هنگامی که نور فرودی از لایه پلاریزه بالایی عبور می‌کند، به طور خودکار 90 درجه می‌چرخند، قطبش امواج نور فقط جهت را سفارش می‌دهد. از طریق مولکول های کریستال مایع، مولکول های کریستال مایع به مدت 90 درجه می چرخند، بنابراین وقتی امواج به لایه قطبی پایین تر می رسند، جهت قطبش نور فقط 90 درجه می چرخد.
صفحه نمایش LCD از نوع STN (Super Twisted Nematic).
STN LCD و TN LCD از نظر ساختار بسیار شبیه هستند، تفاوت اصلی بین TN LCD، آرایش مولکول های کریستال مایع، زاویه چرخش از بالا به پایین. در مجموع 90 درجه و نوع STN LCD مولکول های کریستال مایع مرتب شده اند، زاویه چرخش بیشتر از 180 درجه خواهد بود، معمولا 270 درجه است. (شکل 12 را ببینید) به دلیل چرخش زاویه آن متفاوت است، ویژگی های آن متفاوت است. ما از شکل 13 TN ولتاژ STN LCD منحنی عبور را تایپ و تایپ می کنیم، زمانی که ولتاژ کم است، نرخ نفوذ نور بسیار زیاد است. با ولتاژ بالا، نور میزان نفوذ بسیار کم است. بنابراین آنها به پیکربندی پلارویدهای سفید معمولی تعلق دارند.
TFT LCD (صفحه نمایش ال سی دی ترانزیستوری فیلم نازک)
TFT LCD ترجمه چینی نام، نمایشگر کریستال مایع ترانزیستور فیلم نازک نامیده می شود، از ابتدا، ما اشاره کردیم که کنترل ولتاژ LCD برای تولید خاکستری مورد نیاز است. و استفاده از یک ترانزیستور لایه نازک برای تولید ولتاژ، برای کنترل انتقال نمایشگر کریستال مایع، TFT LCD نامیده می شود. از نقطه ساختار مقطع شکل 8، بین دو لایه شیشه بالا و پایین، با LCD، یک خازن صفحه موازی تشکیل می شود که آن را CLC (خازن کریستال مایع) می نامیم. اندازه آن در حدود 0.1 متر مکعب است، اما در کاربرد عملی، ظرفیت خازنی و قادر به نگه داشتن ولتاژ به دفعات بعدی برای به روز رسانی اطلاعات در تصویر نیست.
جنس 4.3 اینچ TFT 4.3 اینچی با صفحه نمایش لمسی
ترکیب مواد یک نمایشگر لمسی 4.3 اینچی TFT شامل چندین مؤلفه کلیدی است که هر کدام هدف خاصی را در عملکرد دستگاه انجام می دهند. معمولاً از مواد زیر استفاده می شود.
بستر شیشه ای:پایه نمایشگر معمولا از مواد شیشه ای قوی و بادوام مانند شیشه بوروسیلیکات یا آلومینوسیلیکات ساخته می شود. این بستر بستری پایدار برای رسوب لایه های TFT فراهم می کند.
ترانزیستورهای لایه نازک:TFT ها از مواد نیمه هادی ساخته می شوند که معمولاً سیلیکون آمورف (a-Si) است. با این حال، فناوری های جدیدتر از پلی سیلیکون یا حتی سیلیکون پلی کریستالی با دمای پایین (LTPS) برای عملکرد بالاتر استفاده می کنند. این ترانزیستورها روی بستر شیشه ای قرار می گیرند و برای کنترل جریان الکتریسیته به هر پیکسل منفرد عمل می کنند.
مواد دی الکتریک:لایه های عایق ساخته شده از دی اکسید سیلیکون (SiO2) یا سایر مواد دی الکتریک با k بالا برای جداسازی لایه های رسانای مختلف در ساختار TFT استفاده می شود. اینها ایزوله الکتریکی را تضمین می کنند و از اتصال کوتاه جلوگیری می کنند.
مواد رسانا:فلزاتی مانند اکسید قلع ایندیم (ITO) یا اکسید روی ایندیم (IZO) برای منبع و الکترودهای تخلیه TFTها و همچنین برای لایه رسانای شفاف در صفحات لمسی خازنی استفاده می شود. این مواد دارای رسانایی و شفافیت بالایی هستند که برای عملکرد نمایشگر بسیار مهم است.
فیلترهای رنگی:اینها از رنگهای آلی یا رنگدانه های تعبیه شده در یک ماتریس پلیمری تشکیل شده اند. آنها روی آرایه TFT قرار می‌گیرند و زیرپیکسل‌های قرمز، سبز و آبی را ایجاد می‌کنند که با هم ترکیب می‌شوند و تصاویر تمام رنگی را تشکیل می‌دهند.
فیلم های قطبی کننده:مواد پلاریزه کننده به سطوح بالا و پایین ال سی دی اضافه می شوند تا جهت انتقال نور را کنترل کنند و در نتیجه کنترل روشنایی و کنتراست را ممکن می سازند.
لایه های کپسوله:برای محافظت از اجزای حساس داخل نمایشگر، از لایه های کپسوله سازی ساخته شده از مواد معدنی مانند نیترید سیلیکون (Si3N4) یا اکسید سیلیکون استفاده می شود. این لایه ها از نفوذ رطوبت و اکسیژن و آسیب رساندن به مدار داخلی جلوگیری می کنند.
چسب ها و باتری های باندینگ:انواع مختلفی از چسب‌ها برای چسباندن لایه‌های مختلف به یکدیگر استفاده می‌شوند، مانند چسب‌های شفاف نوری (OCAs) برای اتصال حسگر لمسی به نمایشگر یا اپوکسی‌های قابل درمان با اشعه ماوراء بنفش برای محکم کردن شیشه پوشش.
بمب های حسگر لمسی:برای صفحات لمسی خازنی، لایه‌ای از اکسید قلع ایندیم (ITO) یا سایر مواد رسانا به شکل ساختاری شبکه‌ای طراحی می‌شود تا سطح ورودی لمسی ایجاد شود. برای صفحه نمایش های لمسی مقاومتی، دو لایه نازک و انعطاف پذیر با یک پوشش رسانا وجود دارد که توسط فاصله دهنده ها از هم جدا شده اند.
لوازم الکترونیکی مصرفی:TFT 4.3 اینچی با صفحه نمایش لمسی بیشترین استفاده را در لوازم الکترونیکی مصرفی از جمله گوشی های هوشمند، تبلت ها، لپ تاپ ها، تلویزیون ها و غیره دارند. این دستگاه ها به صفحه نمایش با وضوح بالا نیاز دارند تا کاربران بتوانند تجربه بصری بهتری داشته باشند.
رشته تجهیزات پزشکی:TFT 4.3 اینچی با صفحه نمایش لمسی نیز به طور گسترده در تجهیزات پزشکی استفاده می شود. به عنوان مثال، تجهیزات پزشکی مانند دستگاه‌های تشخیص اولتراسوند، الکتروکاردیوگراف، فشارسنج‌ها و دماسنج‌ها در بیمارستان‌ها به نمایشگرهایی با وضوح بالا و کنتراست بالا نیاز دارند تا پزشکان بتوانند تشخیص دقیق‌تری از این عارضه داشته باشند.
رشته اتوماسیون صنعتی:TFT 4.3 اینچی با صفحه نمایش لمسی نیز به طور گسترده در زمینه اتوماسیون صنعتی استفاده می شود. به عنوان مثال: ماشین آلات CNC، ربات های صنعتی، سیستم های کنترل فرآیند و غیره به نمایشگرهایی با وضوح بالا، روشنایی بالا، چقرمگی بالا و پایداری بالا نیاز دارند.
الکترونیک خودرو:TFT 4.3 اینچی با صفحه نمایش لمسی نیز از کاربردهای بسیار رایج در زمینه الکترونیک خودرو است. به عنوان مثال: ابزار ماشین، تجهیزات ناوبری و غیره همگی به صفحه نمایش با وضوح بالا و اشباع رنگ بالا نیاز دارند تا رانندگان بتوانند تجربه رانندگی بهتری داشته باشند.
فرآیند 4.3 اینچ TFT با صفحه نمایش لمسی
فرآیند ساخت TFT (Thin Film Transistor) با نمایشگر لمسی پیچیده است و شامل چندین مرحله دقیق است. در ادامه به معرفی مختصری از فرآیند کلی می پردازیم.
آماده سازی بستر شیشه ای:یک بستر شیشه ای تمیز به عنوان پایه آرایه TFT انتخاب شده است. برای از بین بردن هر گونه ذرات یا آلودگی، تحت تمیز کردن دقیق قرار می گیرد.
رسوب ترانزیستورهای لایه نازک:با استفاده از تکنیک‌هایی مانند رسوب شیمیایی بخار (CVD)، رسوب فیزیکی بخار (PVD)، یا پوشش چرخشی، لایه‌های مختلفی بر روی بستر قرار می‌گیرند تا ساختارهای TFT ایجاد شود. این لایه ها معمولاً شامل عایق دروازه، الکترود دروازه، لایه نیمه هادی، دی الکتریک بین لایه، الکترودهای منبع / تخلیه و لایه غیرفعال هستند.
عکس لیتوگرافی:هر لایه رسوب‌شده با استفاده از فوتولیتوگرافی الگوبرداری می‌شود، جایی که یک فتوریست اعمال می‌شود و از طریق ماسکی که الگو را مشخص می‌کند در معرض نور ماوراء بنفش قرار می‌گیرد. سپس مقاومت نوری در معرض نور ایجاد می شود و پس از اچ، الگوی مورد نظر را بر روی بستر باقی می گذارد.
فیلتر رنگ و ادغام آرایه:فیلترهای رنگی با چاپ یا پوشاندن رنگهای RGB (قرمز، سبز، آبی) بر روی بستر و سپس پوشاندن آنها با یک لایه محافظ ایجاد می شوند. آرایه TFT با آرایه فیلتر رنگی تراز شده و پیوند داده می شود تا ماتریس پیکسل را تشکیل دهد.
پیوست پلاریزه کننده:فیلم‌های پلاریزه به سطوح بالا و پایین پشته LCD متصل می‌شوند تا قطبش نور را کنترل کرده و تشکیل تصویر را فعال کنند.
مجموعه نور پس زمینه:یک واحد نور پس زمینه LED مونتاژ شده و به مجموعه نمایشگر متصل می شود تا LCD را روشن کند. پخش کننده ها و بازتابنده ها ممکن است برای بهبود توزیع نور و یکنواختی روشنایی گنجانده شوند.
ساخت حسگر لمسی:برای صفحات لمسی خازنی، ممکن است از یک بستر دوم برای ایجاد لایه حسگر لمسی استفاده شود. این لایه با یک شبکه ریز از ITO یا مواد رسانای دیگر الگوبرداری شده است. از طرف دیگر، سنسور لمسی ممکن است مستقیماً در بالای آرایه فیلتر رنگ در مراحل اولیه تولید یکپارچه شود.
ادغام لمسی:سنسور لمسی تراز شده و به مجموعه نمایشگر متصل شده است. این مرحله ممکن است شامل استفاده از چسب های شفاف نوری (OCAs) برای اطمینان از یک رابط صاف و شفاف باشد.
TFT 4.3 اینچی با صفحه نمایش لمسی یک صفحه نمایش رایج در محصولات الکترونیکی مدرن است. تعمیر و نگهداری صحیح می تواند عمر سرویس آن را افزایش دهد و جلوه های صفحه نمایش با کیفیت بالا را حفظ کند.
ابتدا از نمایشگرهای ثابت برای مدت طولانی اجتناب کنید. نمایش یک تصویر برای مدت طولانی ممکن است منجر به حفظ تصویر یا "سوختن صفحه" شود. توصیه می شود محتوای نمایش را به طور مرتب تغییر دهید.
ثانیاً آن را تمیز نگه دارید. از یک پارچه تمیز و نرم برای پاک کردن صفحه نمایش استفاده کنید و از پاک کننده های حاوی حلال های آلی مانند الکل و استون خودداری کنید.
همچنین از برخوردهای شدید خودداری کنید. برای جلوگیری از آسیب دیدن صفحه نمایش، از لمس یا ضربه زدن به صفحه با اشیاء تیز خودداری کنید.
علاوه بر این، از محیط های با دمای بالا و مرطوب خودداری کنید. قرار گرفتن در معرض دما یا رطوبت بالا برای مدت طولانی ممکن است به صفحه رنگی آسیب برساند، بنابراین باید از قرار گرفتن در معرض و غوطه ور شدن اجتناب شود.
در نهایت، به‌روزرسانی‌های منظم سیستم را انجام دهید. نرم افزار سیستم خود را به روز نگه دارید و مشکلات و باگ های احتمالی نمایشگر را برطرف کنید.
به طور کلی، نگهداری TFT 4.3 اینچی با نمایشگرهای لمسی نیاز به توجه برای جلوگیری از نمایشگر ایستا، تمیز نگه داشتن آن، جلوگیری از برخوردهای شدید، اجتناب از دمای بالا و محیط های مرطوب و انجام به روز رسانی منظم سیستم دارد. اقدامات تعمیر و نگهداری صحیح می تواند عملکرد پایدار طولانی مدت و اثر نمایش خوب صفحه نمایش لمسی TFT 4.3 اینچی را تضمین کند.
